Typová řešení konstukcí
Konstrukce vnějších nosných stěn
Základním konstrukčním prvkem dřevostavby jsou nosné stěny, které zajišťují stabilitu, odolnost proti klimatickým vlivům a plní funkci akustického i požárního předělu mezi vnitřním a vnějším prostředím. Každou tuto základní stěnu lze přizpůsobit požadavkům konečného uživatele například provedením instalačních předstěn a dalšími úpravami, které zajistí dlouhodobou funkčnost celého objektu. Každou konstrukci lze poměrně jednoduše upravit a splnit celou paletu požadavků, která je u dřevostaveb stejně tak dosažitelná jako u objektů stavěných klasickou technologií. Nejjednodušší konstrukci tvoří nosný panel bez instalační dutiny s kontaktním zateplením. Celá stěna je uvažována jako difuzně uzavřená konstrukce s parozábranou za vnitřní pláštící sádrokartonovou deskou a s kontaktním zateplovacím systémem ETICS na sádrovláknité desce Vidiwall vnějšího opláštění.
U meziobjektových stěn řadových staveb je základním požadavkem na stěnu oddělit od sebe objekty jak akusticky, tak požárně. Toho docílíme použitím konstrukce meziobjektové stěny Knauf W 553.
Jako další nosný prvek, např. pro konstrukci schodiště nebo pro dodatečné vyztužení objektu, se často používá konstrukce vnitřní nosné stěny. Nejenže zajišťuje dostatečnou únosnost, ale také splňuje požadavky na akustické parametry, které se obvykle dosahují montáží jednovrstvého nebo dvouvrstvého opláštění na předsazenou stěnu. Pro dosažení vysoké akustické pohody je důležité použit speciální desky Knauf Diamant, Knauf Silentboard nebo Knauf Diamant X.
Dokumenty ke stažení: W55 Dřevostavby

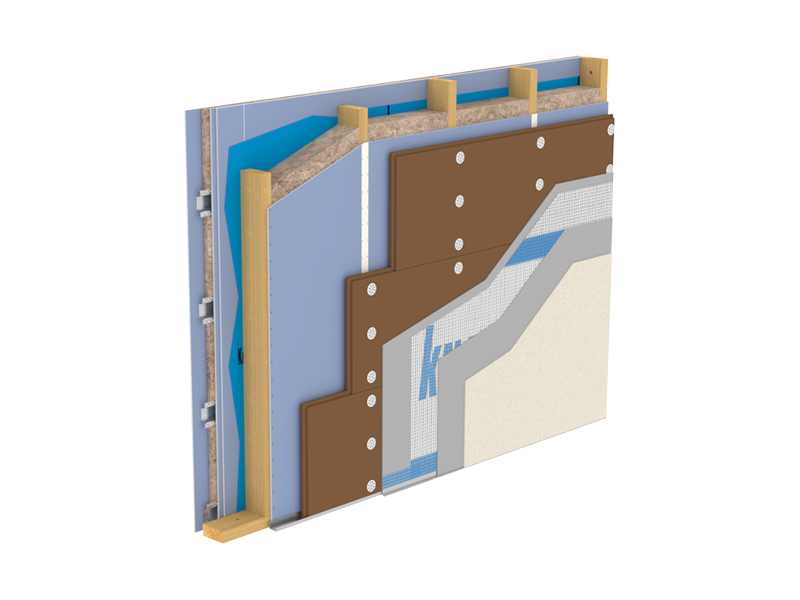

Obvodové nosné stěny s / bez instalační roviny
Standardní a plně funkční konstrukci tvoří nosný panel s / bez instalační dutiny pro rozvody TUV, elektro atd., s kontaktním zateplením na vnější sádrovláknité desce Knauf Vidiwall. Stěnu lze uvažovat jako difuzně uzavřenou s parozábranou pod instalačním roštem nebo jako difuzně otevřenou konstrukci s parobrzdnou deskou (např. OSB 15 mm s prolepenými a přelepenými spoji) a kontaktním zateplením s minerální izolací na vnější sádrovláknité desce.
Použtí:
Základní varianta nosné dřevěné stěny, která plní základní požadavky stavební techniky. Ekonomicky nejdostupnější konstrukce.
Požární odolnost
REI 45 - 60 minut
Akustika
Rw≤ 55 dB
Parotěsná vrstva
LDS 100
Průřez nosného prvku
Větší z hodnot dle statického výpočtu a dle kriterií v Požárním katalogu Knauf
Izolace v dutině
180 mm např. Knauf Insulation Unifit nebo Mineral Plus HB034
Nosné vnitřní stěny
Použití
Vnitřní stěny mohou být navrženy tak, aby obklopovaly místnost nebo byly zakončeny volným koncem. V případě patrové dřevostavby, je lze využít jako ztužující stěny pro schodiště. S předsazenou stěnou výrazně zlepšíme akustické vlastnosti stěny a kromě toho, nabízí i bezpečné vedení instalací.
Požární odolnost
REI 30 - 60 minut
Akustika
Rw ≤ 62 dB
Materiály Knauf
Opláštění stěny: sádrovláknitá deska Knauf Vidiwall, sádrokartonová deska Knauf Diamant X, Instalační rovina: sádrokartonová deska Knauf RED Piano/WHITE/Green. Profily CD a UD profil
Instalační rovina: sádrokartonová deska Knauf RED Piano, přímé/akustické závěsy, CD a UD profily
Průřez nosného prvku
Větší z hodnot dle statického výpočtu a dle kriterií v Požárním katalogu Knauf
Izolace v dutině
180 mm např. Knauf Insulation Akustik Board nebo Akustik Roll
Na rozdíl od kontaktního způsobu zateplení obvodové stěny přináší provětrávaná fasáda Aquapanel hned několik podstatných výhod. Z hlediska tepelné techniky přináší nejvyšší funkční bezpečnost pro odvod vlhkosti z konstrukce, zajišťuje velmi dlouhý fázový posun teplot, čímž brání přehřívání objektu v letním období a zároveň umožňuje nést i bezesparý obklad do plošné hmotnosti 40 kg/m2. Z hlediska akustiky rovněž přináší lepší hodnoty vzduchové neprůzvučnosti oproti kontaktním systémům. Kromě jiného je to funkčně nejbezpečnější provedení odizolování soklové části objektu, protože cementová deska Aquapanel nepodléhá objemovým změnám ani působení rozmrazovacích solí a mrazových cyklů. Dilatační úsek u takovéto provětrávané fasády je 15 m.
Dřevěná konstrukce s provětrávanou fasádou
Použití
Speciální difuzně otevřená skladba nosné dřevěné stěny pro extrémní klimatické podmínky a mechanicky zatížené fasády. Nabízí širokou paletu povrchových úprav od běžného omítkového souvrství až po obklad do 40 kg/m2.
Požární odolnost
REI 30 - 60 minut
Akustika
Rw≤ 62 dB
Parotěsná vrstva
LDS 2 Silk
Průřez nosného prvku
Větší z hodnot dle statického výpočtu a dle kriterií v Požárním katalogu Knauf.
Izolace v dutině
180 mm např. Knauf Insulation Uniflit nebo Mineral Plus HB034
Obklad soklové části fasády Aquapanelem
Použití
Zajištění dlouhodobé funkčnosti soklové části objektu. Vysoce odolný proti odstřikující vodě.
Požární odolnost
Bez požadavku
Akustika
Bez požadavku
Materiály Knauf
Vnější omítkový systém: penetrační akrylátový nátěr Knauf, Aquapanel Klebe- und Armiermörtel,
Výztužná síť: Aquapanel, Aquapanel Fugenspachtel + Fugenband
Opláštění stěny: Knauf Aquapanel
Průřez nosného prvku
Hliníková nebo ocelová konstrukce
Izolace v dutině
Minerální vlna
Jednou ze základních úloh pro dřevostavbu je vyřešení otázek utlumení kročejového hluku v rámci stropní konstrukce. Zatímco dřívější pokusy se zbytečným přitěžováním stropní konstrukce na straně podlahy vedly ke zvyšování průřezů nosné konstrukce a ke zvětšování konstrukční výšky objektu, lze nyní dosáhnout vynikajících akustických kvalit srovnatelných s betonovými stropními konstrukcemi i při zachování nízké plošné hmotnosti, malé zástavné výšce a subtilních rozměrech vlastní nosné konstrukce. Tajemstvím úspěchu je využití hmotnosti nikoliv na straně podlahy, ale na straně podhledu. Řešením je použití suchých podlah Knauf v kombinaci se zavěšeným nebo ještě lépe samonosným podhledem. Tajemství efektivity samonosného podhledu tkví v tom, že jediný spojovací prvek mezi nosnou částí stropu a podhledu je vzduch, který vede zvuk méně ochotně než jakékoliv zavěšení.
Dokumenty ke stažení: D15 F12 Montážní návod F146
Dřevěné stropy
Použití
Pro dosažení výborných akustickcýh vlastností je možné použít suché podlahy a zavěšeného nebo samonosného podhledu.
Požární odolnost
REI 15 - 60
Akustika
Hladina kročejového hluku: Lw≤ 55 dB a méně
Vzduchová neprůzvučnost: Rw≤ 52 dB a více
Materiály Knauf
Plovoucí vrstva na nosném záklopu: Knauf Brio WF/Knauf F146 na suchém podsypu Liapor
Podhledová konstrukce: zavěšený nebo samonosný podhled Knauf s deskami Knauf RED/Knauf Diamant/Knauf Silentboard, Knauf Blue Akustik
Izolace v dutině
160 mm izolace, např. Knauf Insulation Naturoll
Nejjednodušší bývá vždy nejlepší, a tak jako nenosné akustické a prostor dělící konstrukce je nejvhodnější použít již léty prověřený systém montovaných sádrokartonových příček na ocelových CW profilech, který kromě vynikajících akustických a požárně ochranných funkcí nabízí bezproblémové vedení všech instalací a zároveň umožňuje i zavěšení kuchyňské linky, umyvadla či zavěšeného WC.
Dokumenty ke stažení: W11 W62
Vnitřní příčky
Použití
Jednoduché dělení prostoru bez zásahů do nosné konstrukce objektu. Lehká a jednoduchá suchá montáž, která zároveň unese běžné zatížení a nabízí výborné akustické parametry.
Požární odolnost
EI 15 - 180
Akustika
Vzduchová neprůzvučnost: od Rw = 43 až po Rw = 73 dB
Materiály Knauf
Příčky na ocelových CW profilech Knauf s jednoduchou nebo dvojitou podkonstrukcí a jednovrstvým nebo vícevrstvým opláštěním.
Izolace v dutině
Podle tloušťky použitého profilu (např. Knauf Insulation Akustik Board nebo Akustik Roll)
